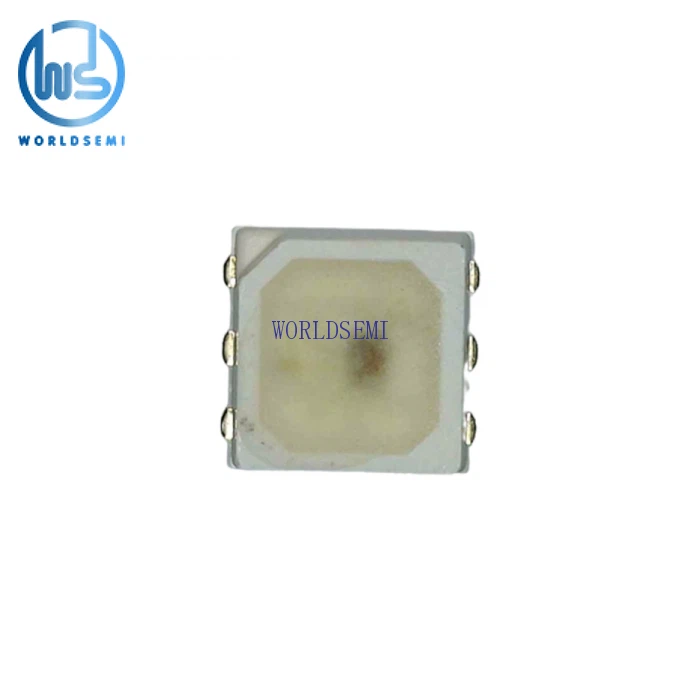

WS2813B - mini - v1

Functies en voordelen

• Het besturingscircuit en RGB -chip zijn geïntegreerd in een 5050 -componenten, om een ​​externe besturingspixel te vormen.
• Intelligent reverse - verbindingsbeveiliging.
• Gebruik van het gebouwde - in signaalhaping circuit om de signaalgolfvormvorming te bereiken en er vindt geen vervorming van de golfvorm van signaal plaats.
• De grijsniveaus van elke pixel zijn van 256 niveaus, die "256*256*256=16777216" volledig - kleurenweergave bereikt en de verversfrequentie bereikt tot 2 kHz.
• Seriële cascade -interface, gegevens ontvangen en decoderen zijn afhankelijk van slechts één signaallijn.
• Dual - Signaaldraden versie, een extra signaalregel wordt toegevoegd om dubbele signaaltransmissiesignaalbreuk te realiseren - punt continue transmissie. Een enkele pixelstoring heeft geen invloed op het algemene display -effect.
• Elk twee punt de afstand van meer dan 5m transmissiesignaal zonder een toename circuit.
• Wanneer de verversingssnelheid 30 fps is, zijn cascade -nummers ten minste 1024 pixels.
• Gegevens die worden verzonden met snelheden van maximaal 800 kbps.
• Goede kleurconsistentie betrouwbaarheid, hoge kosten - effectief.
• Geen extra componenten nodig, zelfs de condensator.

Toepassingen

• Consumentenelektronica.
• Landschapsverlichtingsvelden.
• Lichtstadiumkostuums, innovatieve gadgets of andere elektronische producten
• Computerrandartsenproducten, spelletapparaten en machinesapparatuur etc.

Algemene beschrijving
WS2813B - Mini - V1 is een intelligente besturings -LED -lichtbron dat het besturingscircuit en RGB -chip zijn geïntegreerd in een pakket van 5050 componenten. De interne omvat intelligente digitale poortgegevensvergrendeling en signaalomplelkingsstationcircuit. Neem ook een precisie -interne oscillator en spanning programmeerbare constante stroomregeling onderdeel, die een zeer consistent kleureffect bereikt. Dubbel kanaal dual - Signaaldraden versie, signaalbreuk - punt continue transmissie. Het falen van elke Pixel heeft geen invloed op de signaaloverdracht en het algehele emitterende kleureffect.

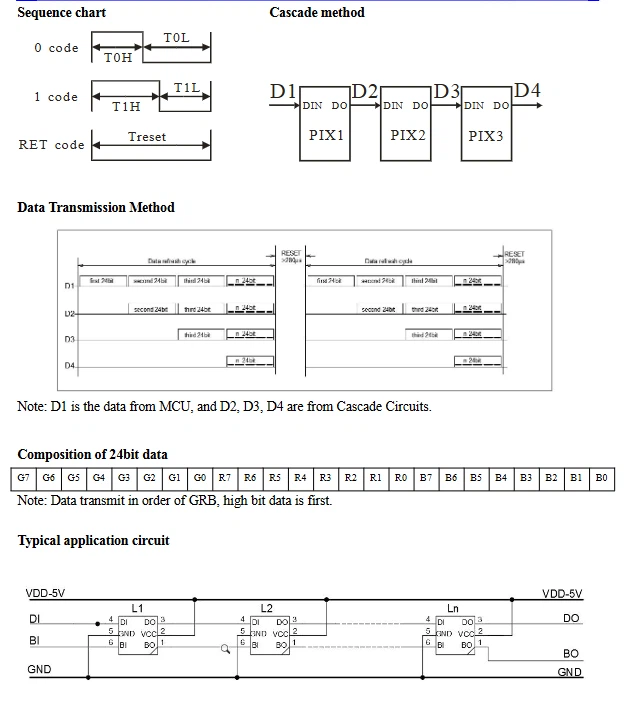

Het gegevensoverdrachtsprotocol gebruikt enkele NZR -communicatiemodus. Nadat de pixelvermogen - bij reset, ontvangt de DIN -poort gegevens van de controller, verzamelt de eerste pixel initiële 24bit -gegevens die vervolgens naar de interne gegevensvergrendeling worden verzonden, de andere gegevens die hervormen door het interne signaal dat versterkingscircuit wordt verzonden naar de volgende cascade pixel via de DO -poort. Na transmissie voor elke pixel, het signaal om 24bit te verminderen. Elke pixel neemt Auto - de transmittechnologie opnieuw op, waardoor de pixelcascade -nummers niet beperkt zijn tot de signaaltransmissie, alleen betrekking hebben op de snelheid van signaaloverdracht.

Vernieuw de frequentie -updates tot 2 kHz, er treedt geen flikkering voor, zelfs wanneer ze worden vastgelegd door de HD -camera, wat zeer geschikt is voor het gebruik van HD -videocamera.

RESET time>280μs, het veroorzaakt geen verkeerde reset tijdens onderbreking, het ondersteunt de lagere frequentie en goedkope MCU.

Geïntegreerde circuitchips maken de circuitregeling eenvoudiger, netter en betrouwbaarder, terwijl er geen extra componenten nodig zijn.
