Beschrijving

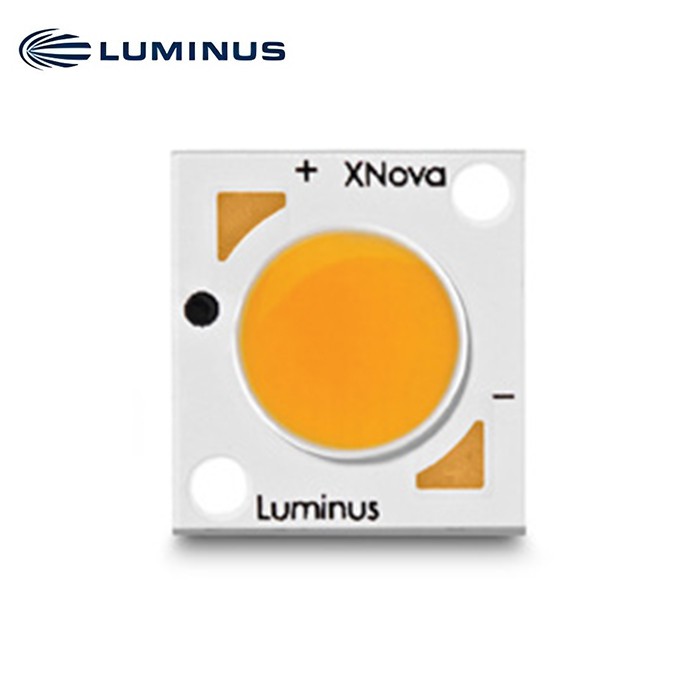

CLM-6 COB-arrays Witte LED
De Luminus XNova™ Chip-on-Board (COB) LED-serie biedt een complete oplossing van verlichtingsklasse, ontworpen voor hoogwaardige verlichtingstoepassingen. De selectie omvat een breed lumenbereik van minder dan 400 lm tot meer dan 10.000 lm, alle belangrijke kleurtemperaturen en kan een kleurweergave leveren van meer dan 97 bij 2700K en 3000K en R9 gelijk aan 95. Deze doorbraken stellen verlichtingsingenieurs en ontwerpers in staat verlichtingsoplossingen te ontwikkelen met maximale efficiëntie, helderheid en algehele kwaliteit.
Functies
• Typisch hoge lumenopbrengst en efficiëntie
• Ruim 370 lm, 114 LPW @ 3000K, 25ºC
• Ruim 400 lm, 125 LPW @ 5000K, 25ºC
• Compleet CCT-assortiment 2700K, 3000K, 3500K, 4000K, 5000K en 6500K
• 80 of 90 CRI-min. tot 95 min. in warm wit
• 3-staps MacAdam Ellipse-nauwkeurigheid bij kleurbinning
• Uitstekende optische emissie-uniformiteit en consistentie van kleur over hoek
• Uitzonderlijke kleurstabiliteit op lange termijn
• Superieure thermische geleidbaarheid voor uniforme warmteverspreiding
• Milieuvriendelijk: voldoet aan RoHS en REACh
Toepassingen
• Spotlights/spoorverlichting
• Downlights
• MR16 Vervangingslampen
• Winkelverlichting
• Horecaverlichting
• Architectuur en specialiteit
Kleur Temperatuur, CRI en R9 Waarden
|
Kleur Temperaturen |
XX Waarde |
CRI |
R9 |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K |
90 |
>90 |
>50 |
CLM-6 fluxbak onderdeelnummers
De volgende tabellen beschrijven de producten met een maximale en minimale uitgangsflux gemeten bij 120 mA en gespecificeerd bij 85ºC. De
waarden bij 25ºC worden uitsluitend ter referentie berekend en weergegeven. Alle producten worden gemeten en gespecificeerd bij een verbindingstemperatuur van 85ºC. Luminus kan ervoor kiezen om een kleinere kleursoortbak te verzenden in plaats van een grotere.
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Onderdeel bestellen Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
3-stap Macadam Ellips |
2-stap Macadam Ellips |
|
2700K |
315 |
290 |
350 |
80 |
CLM-6-27-80-27-AA00-F2-3 |
CLM-6-27-80-27-AA00-F2-2 |
|
245 |
225 |
270 |
90 |
CLM-6-27-90-27-AA00-F2-3 |
CLM-6-27-90-27-AA00-F2-2 |
|
|
235 |
215 |
260 |
95 |
CLM-6-27-95-27-AA00-F2-3 |
CLM-6-27-95-27-AA00-F2-2 |
|
|
3000K |
330 |
310 |
370 |
80 |
CLM-6-30-80-27-AA00-F2-3 |
CLM-6-30-80-27-AA00-F2-2 |
|
280 |
260 |
310 |
90 |
CLM-6-30-90-27-AA00-F2-3 |
CLM-6-30-90-27-AA00-F2-2 |
|
|
260 |
240 |
290 |
95 |
CLM-6-30-95-27-AA00-F2-3 |
CLM-6-30-95-27-AA00-F2-2 |
|
|
3500K |
340 |
315 |
380 |
80 |
CLM-6-35-80-27-AA00-F2-3 |
CLM-6-35-80-27-AA00-F2-2 |
|
290 |
265 |
320 |
90 |
CLM-6-35-90-27-AA00-F2-3 |
CLM-6-35-90-27-AA00-F2-2 |
|
|
4000K |
360 |
335 |
400 |
80 |
CLM-6-40-80-27-AA00-F2-3 |
CLM-6-40-80-27-AA00-F2-2 |
|
305 |
280 |
335 |
90 |
CLM-6-40-90-27-AA00-F2-3 |
CLM-6-40-90-27-AA00-F2-2 |
|
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Deel Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min.. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
5-stap Macadam Ellips |
3-stap Macadam Ellips |
|
5000K |
370 |
340 |
400 |
80 |
CLM-6-50-80-27-AA00-F2-5 |
CLM-6-50-80-27-AA00-F2-3 |
|
6500K |
370 |
340 |
400 |
80 |
CLM-6-65-80-27-AA00-F2-5 |
CLM-6-65-80-27-AA00-F2-3 |
CLM-6 fluxbak onderdeelnummers
De volgende tabellen beschrijven de producten met een maximale en minimale uitgangsflux gemeten bij 180 mA en gespecificeerd bij 85ºC. De
waarden bij 25ºC worden uitsluitend ter referentie berekend en weergegeven. Alle producten worden gemeten en gespecificeerd bij een verbindingstemperatuur van 85ºC. Luminus kan ervoor kiezen om een kleinere kleursoortbak te verzenden in plaats van een grotere.
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Onderdeel bestellen Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min.. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
3-stap Macadam Ellips |
2-stap Macadam Ellips |
|
2700K |
315 |
290 |
350 |
80 |
CLM-6-27-80-18-AA00-F2-3 |
CLM-6-27-80-18-AA00-F2-2 |
|
245 |
225 |
270 |
90 |
CLM-6-27-90-18-AA00-F2-3 |
CLM-6-27-90-18-AA00-F2-2 |
|
|
235 |
215 |
260 |
95 |
CLM-6-27-95-18-AA00-F2-3 |
CLM-6-27-95-18-AA00-F2-2 |
|
|
3000K |
330 |
310 |
370 |
80 |
CLM-6-30-80-18-AA00-F2-3 |
CLM-6-30-80-18-AA00-F2-2 |
|
280 |
260 |
310 |
90 |
CLM-6-30-90-18-AA00-F2-3 |
CLM-6-30-90-18-AA00-F2-2 |
|
|
260 |
240 |
290 |
95 |
CLM-6-30-95-18-AA00-F2-3 |
CLM-6-30-95-18-AA00-F2-2 |
|
|
3500K |
340 |
315 |
380 |
80 |
CLM-6-35-80-18-AA00-F2-3 |
CLM-6-35-80-18-AA00-F2-2 |
|
290 |
265 |
320 |
90 |
CLM-6-35-90-18-AA00-F2-3 |
CLM-6-35-90-18-AA00-F2-2 |
|
|
4000K |
360 |
335 |
400 |
80 |
CLM-6-40-80-18-AA00-F2-3 |
CLM-6-40-80-18-AA00-F2-2 |
|
305 |
280 |
335 |
90 |
CLM-6-40-90-18-AA00-F2-3 |
CLM-6-40-90-18-AA00-F2-2 |
|
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Deel Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min.. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
5-stap Macadam Ellips |
5-stap Macadam Ellips |
|
5000K |
370 |
340 |
400 |
80 |
CLM-6-50-80-18-AA00-F2-5 |
CLM-6-50-80-18-AA00-F2-3 |
|
6500K |
370 |
340 |
400 |
80 |
CLM-6-65-80-18-AA00-F2-5 |
CLM-6-65-80-18-AA00-F2-3 |
CLM-6 fluxbak onderdeelnummers
De volgende tabellen beschrijven de producten met een maximale en minimale uitgangsflux gemeten bij 360 mA en gespecificeerd bij 85ºC. De
waarden bij 25ºC worden uitsluitend ter referentie berekend en weergegeven. Alle producten worden gemeten en gespecificeerd bij een verbindingstemperatuur van 85ºC. Luminus kan ervoor kiezen om een kleinere kleursoortbak te verzenden in plaats van een grotere.
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Onderdeel bestellen Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min.. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
3-stap Macadam Ellips |
2-stap Macadam Ellips |
|
2700K |
315 |
290 |
350 |
80 |
CLM-6-27-80-9-AA00-F2-3 |
CLM-6-27-80-9-AA00-F2-2 |
|
245 |
225 |
270 |
90 |
CLM-6-27-90-9-AA00-F2-3 |
CLM-6-27-90-9-AA00-F2-2 |
|
|
235 |
215 |
260 |
95 |
CLM-6-27-95-9-AA00-F2-3 |
CLM-6-27-95-9-AA00-F2-2 |
|
|
3000K |
330 |
310 |
370 |
80 |
CLM-6-30-80-9-AA00-F2-3 |
CLM-6-30-80-9-AA00-F2-2 |
|
280 |
260 |
310 |
90 |
CLM-6-30-90-9-AA00-F2-3 |
CLM-6-30-90-9-AA00-F2-2 |
|
|
260 |
240 |
290 |
95 |
CLM-6-30-95-9-AA00-F2-3 |
CLM-6-30-95-9-AA00-F2-2 |
|
|
3500K |
340 |
315 |
380 |
80 |
CLM-6-35-80-9-AA00-F2-3 |
CLM-6-35-80-9-AA00-F2-2 |
|
290 |
265 |
320 |
90 |
CLM-6-35-90-9-AA00-F2-3 |
CLM-6-35-90-9-AA00-F2-2 |
|
|
4000K |
360 |
335 |
400 |
80 |
CLM-6-40-80-9-AA00-F2-3 |
CLM-6-40-80-9-AA00-F2-2 |
|
305 |
280 |
335 |
90 |
CLM-6-40-90-9-AA00-F2-3 |
CLM-6-40-90-9-AA00-F2-2 |
|
|
Uitvoer Flux (lm) |
Referentie |
Kleur Weergave Index |
Deel Nummer |
|||
|
CCT |
Typ. (85ºC) |
Min.. (85ºC) |
Typ. (berekend) (25ºC) |
CRI (min.) |
5-stap Macadam Ellips |
5-stap Macadam Ellips |
|
5000K |
370 |
340 |
400 |
80 |
CLM-6-50-80-9-AA00-F2-5 |
CLM-6-50-80-9-AA00-F2-3 |
|
6500K |
370 |
340 |
400 |
80 |
CLM-6-65-80-9-AA00-F2-5 |
CLM-6-65-80-9-AA00-F2-3 |
CLM-6 Operationeel Karakteristiekstieken1
27V Bedrijfsomstandigheden
|
Parameter |
Symbool |
Typisch |
Maximaal |
Eenheid |
|
Voorwaartse stroom2 |
Als |
120 |
240 |
mA |
|
Voorwaartse spanning |
vf |
27 |
31 |
V |
18V Bedrijfsomstandigheden
|
Parameter |
Symbool |
Typisch |
Maximaal |
Eenheid |
|
Voorwaartse stroom2 |
Als |
180 |
360 |
mA |
|
Voorwaartse spanning |
vf |
18 |
20 |
V |
9V-bedrijfsomstandigheden
|
Parameter |
Symbool |
Typisch |
Maximaal |
Eenheid |
|
Voorwaartse stroom2 |
Als |
360 |
720 |
mA |
|
Voorwaartse spanning |
vf |
9 |
11 |
V |
Bedrijfsomstandigheden
|
Parameter |
Symbool |
Typisch |
Maximaal |
Eenheid |
|
Stroom |
3.24 |
6.5 |
W |
|
|
Temperatuur van de operationele behuizing3 |
T c |
105 |
ºC |
|
|
Diameter lichtgevend oppervlak |
LES |
6.3 |
mm |
|
|
Thermische weerstand (verbinding-naar-behuizing) |
Θjc |
2.33 |
ºC/W |
|
|
Verbindingstemperatuur |
Tj |
140 |
ºC |
|
|
Kijkhoek |
120 |
Rang |
